Установка модуля в корпус

Вам необходимо просверлить крепежные отверстия для установки модуля. Для облегчения этой задачи воспользуйтесь шаблонами.

Шаблон сверления для 4-канальной модульной системы, часть 1 (левая сторона)

Шаблон сверления для 4-канальной модульной системы, часть 2 (правая сторона)

Давайте начнем с нижней платы (усилителя).

Припаяйте провода от секции регулировки НЧ (контактные площадки с именами, начинающимися на "205_") к соответствующим площадкам разъема P205.

Припаяйте провода от потенциометра HF к следующим контактным площадкам разъема P205:

• Вывод, находящийся против часовой стрелке по оси вращения - к площадке "N"
• Центральный вывод - к площадке "J"
• Вывод, находящийся по часовой стрелке по оси вращения - к площадке "P"

Припаяйте провода от светодиода к площадкам PWR_LED (отмечено красным).

Припаяйте провода от площадок 182_1 и 182_2 к соответствующим площадкам HPF S4 (отмечено черным).

Приготовьте три провода длиной примерно 10см каждый и припаяйте их к пощадкам "K" и "M" разъема P284H и к площадке "H" разъема P205 (отмечено зеленым). Эти провода будут соединять нижнюю плату эквалайзера с верхней.

Припаяйте провод длиной примерно 17см к площадке "F" разъема P205 (отмечено фиолетовым). Этот провод будет соединять модуль эквализации с соседним модулем предусилителя 1290.

Наконец, припаяйте два провода длиной примерно 16см каждый к площадкам +24V (отмечено белым). Эти провода будут соединяться с шиной питания соседнего модуля микрофонного предусилителя 1290.

Отпаяйте провода, идущие к выводам, находящимся по и против часовой стрелке по оси вращения потенциометра Trim на модуле 1290.

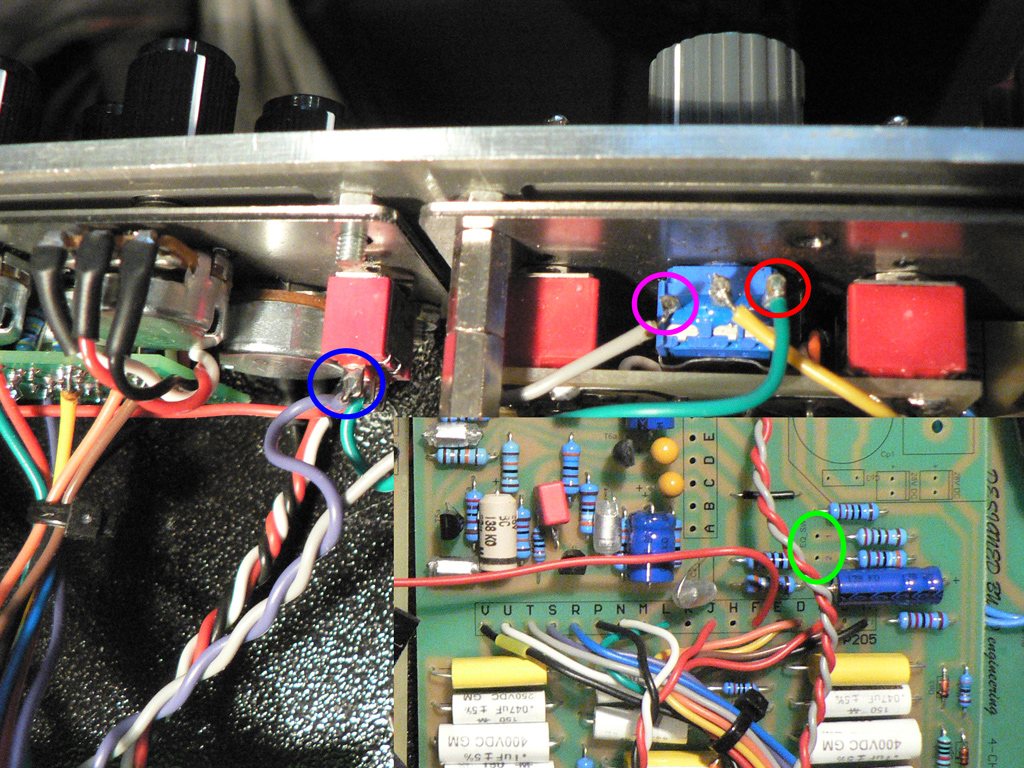

Приготовьте два провода длиной примерно 20см каждый, скрутите их и припаяйте к площадкам EQ_SW, находящимся на нижней печатной плате (отмечено зеленым).

Припаяйте противоположные концы этих проводов следующим образом:

• От площадки "1" разъема EQ_SW к верхнему контакту ("Off") выключателя EQ (отмечено синим).
• От площадки "2" разъема EQ_SW к выводу, находящийся против часовой стрелке по оси вращения потенциометра Trim на модуле предусилителя 1290 (отмечено фиолетовым).

Припаяйте провод длиной 6см к среднему контакту переключателя EQ и к выводу, находящийся по часовой стрелке по оси вращения потенциометра Trim.

Припаяйте провод длиной 10см от контактной площадки 182_3 на плате органов управления к нижнему контакту ("On") переключателя EQ.

Давайте перейдем к верхней печатной плате.

Припаяйте провода от секции Presence (площадки с именами, начинающимися на "211_") к соответствующим площадкам разъема P211.

Припаяйте провода от секции HP (площадки с именами, начинающимися на "182_") к соответствующим площадкам разъема P182.

Припаяйте провод длиной 17см к площадке "R" разъема P182. Этот провод будет соединяться с соседним модулем предусилителя 1290.

Припаяйте провода, идущие от нижней платы к следующим площадкам (припаивать следует со стороны проводников):

• От площадки "H" разъема P205 к площадке "B" разъема P211 (имеется дополнительная контактная площадка).
• От площадки "M" разъема P284H к площадке "C" разъема P211 (имеется дополнительная контактная площадка).
• От площадки "K" разъема P284H к площадке "E" разъема P211.

Наконец, припаяйте провода, идущие к соседнему модулю предусилитея 1290 (на фото для наглядности показана печатная плата без компонентов, модуль 1290 должен быть полностью собран для корректной работы эквалайзера):

• От площадки "F" разъема P205 модуля 73EQ к площадке "P" разъема P283 модуля 1290 (отмечено синим).
• От площадки "R" разъема P182 модуля 73EQ к площадке AGND модуля 1290 (отмечено зеленым).
• От площадок питания модуля 73EQ к площадкам +24V модуля 1290 (отмечено красным).

Прикрутите нижнюю плату с помощью стоек в местах, отмеченных на фото красным.

Прикрутите верхнюю плату к стойкам поверх нижней платы.
